一、概述：
随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的Satons油浸式试验变压器，在体积上和重量上都越来越不能满足现场工作的要求。充气式试验变压器，降低了体积和重量，更方便客户携带到现场做试验。缺点：生产成本高，工艺复杂。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体 [1] 推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
二、结构：
1、ZDDQ系列产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570－98>>标准要求。
2、ZDDQ系列产品采用优质冷轧DQ－151取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。
3、ZDDQ（JZ）产品与ZDDQ产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换ZDDQ是工频高压交流输出还是高压直流输出。
4、ZDDQ（C）产品与ZDDQ产品的不同在于套管内结构。
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作台（箱），经自耦调压器调节电压输入ZDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值----工频高压。此工频高压经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的倍。
对各电压等级变压器的空载电流４～９％ ，阻抗电压４～１０％；

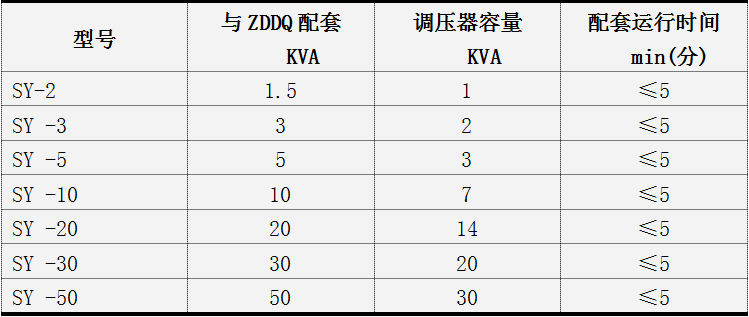

控制部分现有规格及运行时间
型号与ZDDQ配套
KVA调压器容量
KVA配套运行时间min(分)
SY-21.51≤5
SY -332≤5
SY -553≤5
SY -10107≤5
SY -202014≤5
SY -303020≤5
SY -505030≤5
注：可按用户要求配套
使用条件：
1、试验变压器额定使用条件下应满足下列要求：
周围环境温度：最高气温＋４０℃ 最低气温－２０℃
空气最大相对温度，当空气温度为２５℃时，相对湿度不超过８５％。
安装地点无严重影响变压器绝缘的气体、蒸气、化学性积尘，污垢及其它爆炸性介质的场所。
试验变压器使用时应使其输入电压逐步升高且应在输出端串入足够的保护电阻，切忌高压状态下断合设备。
2、变压器允许运行时间
在额定容量的额定电压下，连续运行不得超过半小时，每次工作时间间隔为工作时间的５ －１０倍，以保证变压器的充分散热，在额定电压和额定电流的三分之二的工况条件下允许长期连续运行。
产品组成：
1、控制箱（台） 1台
2、试验变本体 1台
3、测试线 1套
4、使用说明书 1份
5、产品合格证 1份
