目前国内传统的互感器检定方法大多采用比较测差法,即在进行检定互感器时,将被检互感器二次接负荷(常用负荷箱代替),与同变比的标准互感器进行比较,由升流(升压)器给二者提供一次电流(电压),而二者的二次差流(差压)信号输入校验仪,由校验仪测出被检互感器相对于标准互感器的误差。
1. 本仪器可按国家标准测量电流互感器的比差和角差,还能测量现场0.2S、0.5S级电流互感器;一次测量过程,可同时测试电流互感器上限负荷和下限负荷下的标准误差。
2. 仪器可对电压互感器进行定性的测量:测量时,仪器在电压互感器的一次侧加一定的工频电压,就可测量其一次电压和二次的感应电压,得出电压互感器在该电压下的变比和极性。
3. 仪器可测量电流和电压互感器的现场二次负荷,可测量该负荷下的电流互感器的比差和角差。
4. 本仪器可以测量没有标识的电流互感器或电压互感器的变比,且测量准确快速,稳定性能良好,不需另加升流或升压源。
5. 仪器大屏幕液晶显示,全中文提示自动测量,整个仪器操作过程简单;仪器体积小、便于携带,只须少数人便可快速完成测量工作。
6.仪器可进行各种测量数据的存储和打印,各设置参数掉电可以保存。
环境条件 | 温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m 电源频率:50Hz±0.5 Hz 电源电压:220V±5V |
测量范围 | 同相分量(%): 0.0001~200.0 分辨率:0.0001 正交分量(分):0.001~700.0 分辨率:0.001 阻抗(Ω): 0.0001~20.0 分辨率:0.0001 导纳(ms): 0.0001~20.0 分辨率:0.0001 |
基本误差 | 同相分量:ΔX=±(X×2%+Y×2%)±Dx (有1级可选) 正交分量:ΔY=±(X×2%+Y×2%×34.48)±Dy (有1级可选) “X”、“Y”——仪器的显示值 “Dx,Dy”——仪器的量化误差 Dx=2,Dy=5 百分表: 2级(有1级可选) |
工作范围 | 电流 :(1%-149%)In (In =5A) (5%-149%)In (In =1A) 电压 :(5%-149%)Un (Un =100V,150V,100V/) (5%-149%)Un (Un =100V/3) |
外形尺寸(mm) | 260mm(长)×350mm (宽)×150mm(高) |
重量(Kg) | 6Kg |

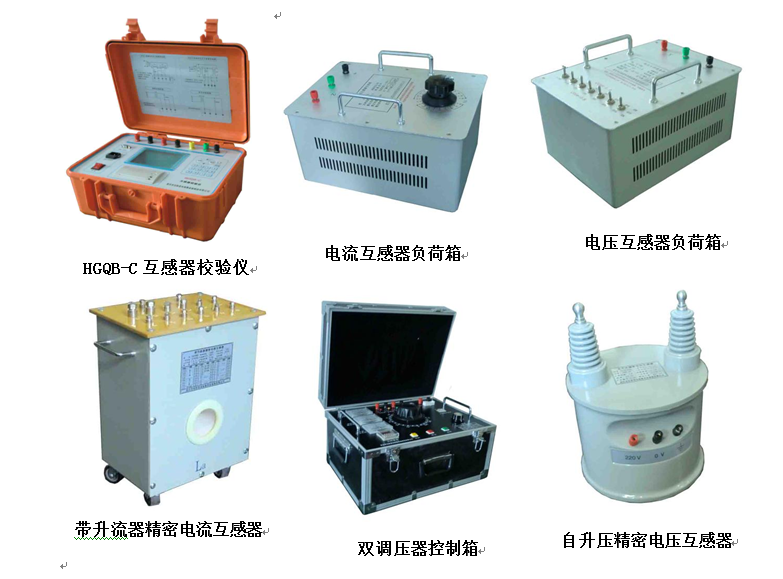

互感器现场误差校验装置配置组成
序号 | 产品名称 | 规格型号 | 技术参数 | 单位 |
1 | 互感器校验仪 | HGQB-C | 2.0级 | 1台 |
2 | 电流互感器负荷箱 | FY96 | 额定电流:5A 容量:2.5VA-80VA | 1台 |
3 | 电压互感器负荷箱 | FY95 | 额定电压:100V 容量:1.25VA-158.75VA | 1台 |
4 | 带升流器精密电流互感器 | HL-S23S | 电流:5A-1000A/5A,等级:0.05S级 | 1台 |
5 | 自升压精密电压互感器 | HJ-S10G3 | 变比:10KV/100V,等级:0.05 | 1台 |
6 | 双调控制箱 | KZX05-HII | 5KVA+300VA | 1台 |
7 | 大电流导线 | 1000A*3m*1根 500A*3m*2根 250A*3m*2根 100A*3m*2根 | 1套 | |
8 | 二次电流、电压线 | 1套 | ||
9 | 互感器校验软件 | 1套 |
